 Elcometer 7061 MarSurf PS1表面粗糙度測試儀
產品描述
在保護型涂層應用中，對于表面粗糙度的測量有具體要求。
表面粗糙度儀的測量結果可以用Ra,Rz或Tp表示，這些結果包括被測表面峰頂?shù)焦鹊椎木嚯x，峰頂頻率評估。
Elcometer7061重量輕，便于攜帶，用于測量表面粗糙度，符合國際標準。
該儀器適用于不同工業領域中測量表面粗糙度，特別是當樣品過大不宜在實驗室中測量的情況。
多語言顯示：屏幕上顯示所有信息，有14種語言可選
靈活性: 可在任何角度測量，水平、垂直、倒置，隨貨提供適合各種樣品符合標準的高度調節裝置。
整體式校準標準：無需外部校準標準，使用更加方便。
驅動裝置：裝置可旋轉也可縱向移 動，帶動針尖傳感器到校準位置，同時針尖傳感器處于校準位置，在運輸過程 可得到保護。
帶有移動保護功能的針尖傳感器：2μm金剛石針尖，測量力度0.75mN,根據不同需要配置不同針尖。
如何使用表面粗糙度測試儀

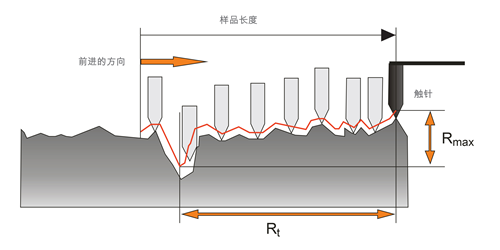

含觸針的表面粗糙測試儀，觸針在表面上機械移動，記錄預定義樣品長度內表面粗糙度"圖像"。
測量技術提供了大量的測量參數，包括：
Rmax: 取樣長度內，最高峰頂與最低谷底之間的****距離
Ra: 取樣長度內的平均粗糙度
Rt: 給定取樣長度內，最高峰頂與最低谷底之間的距離。
Rz: 多種取樣長度內，最高峰頂與最低谷底之間的平均距離
附件
|
零件號 |
產品描述 |
|
K7061M001 |
Elcometer 7061 MarSurf PS1 粗糙度測試儀 |
|
測量單位 |
公制、英制 |
|
測量方法 |
針尖測量方法 |
|
可提供針尖傳感器 |
感應偏移針尖傳感器, 2μm (80μin) 針尖尖端, 測量力度： 0.7 mN |
|
(也可提供其他針尖傳感器) |
|
參數 |
24 (帶公差極限): Ra, Rq, Rz equiv. to Ry (JIS), Rz (JIS), Rmax, Rp, Rp (ASME), Rpm |
|
(ASME), Rpk, Rk, Rvk, Mr1, Mr2, A1, A2, Vo, Rt, R3z, RPc, Rmr equiv. to Tp (JIS, ASME), |
|
RSm, R, Ar, Rx |
|
測量范圍 |
350μm, 180μm, 90μm (自動更改) |
|
表面粗糙度分辨率 |
32nm, 16nm, 8nm (自動更改) |
|
濾波器? |
相位配置準確的輪廓濾波器 (高斯濾波) 根據DIN EN ISO 11562標準, 特殊濾波器 |
|
根據 DIN EN ISO 13565-1標準, IS 濾波器 根據 DIN EN ISO 3274標準 |
|
Lc標準截止波長? |
0.25mm, 0.8mm, 2.5mm; automatic (0.010”, 0.030”, 0.100”) |
|
導線長度Lt ? |
1.75mm, 5.6mm, 17.5mm; automatic (0.069”, 0.22”, 0.69”) |
|
導線長度 (根據 MOTIF標準) |
1mm, 2mm, 4mm, 8mm, 12mm, 16mm (0.040”, 0.080”, 0.160”, 0.320”, 0.480”, 0.640”) |
|
短波截止波長? |
Selectable |
|
評估長度? |
1.25mm, 4.0mm, 12.50mm (0.050”, 0.15”, 0.50”) |
|
樣品長度選擇? |
1 to 5 可選 |
|
校準功能 |
動態校準 |
|
記憶功能 |
****輪廓 15 , 最多20000個結果 |
|
其他功能 |
設置 (加密), 日期/時間 |
|
電池 |
Li-ion 電池 |
|
接口 |
USB, MarConnect (RS232) |
|
規格 |
140mm × 50mm × 70mm (5.51” × 1.97” × 2.76”) |
|
重量 |
400g (0.88lbs) |
|
電源 |
100V to 264V |
|
包裝清單 |
Elcometer 7061 MarSurf PS1底座， 驅動裝置，1 x 標準針尖傳感器, 內置電池, |
|
外殼標有粗糙度標準, 高度調節附件, 針尖傳感器保護器， 通用充電器/ 適配器, |
|
USB, 提箱帶肩帶 和腰帶, 校準證書和操作手冊。 |
According to ISO/JIS遵從如下標準
ASTM D4417, ASME B46, DIN 4768, EN 10049, ISO 4287, ISO 4287/1, JIS B 0601
灰色是已經被取代但在一些行業內仍被認可的標準。
技術規格
|
ELCOMETER 7061針尖傳感器 |
|
零件號 |
產品描述 |
|
KT007061P001 |
針尖傳感器伸縮裝置; 80mm (3.15”)
適合在圓柱體內部進行測量 |
|
KT007061P002 |
針尖傳感器 PHT 3-350
用于對3mm以上直徑鉆孔內部進行測量 |
|
KT007061P003 |
針尖傳感器 PHT 11-100
用于較深點的測量，例如：2.5mm（0.10”）以上寬度，7.5mm（0.3”）以內深度的凹槽 |
|
KT007061P004 |
針形傳感器 PHTR 100
適合測量凹面和凸面 |
|
KT007061P005 |
針形傳感器PHTF 0.5-100
適合在齒根面上進行測量 |
|
KT007061P006 |
針形傳感器 PT 150
根據DIN EN10049標準，雙滑道針尖探頭用于測量薄鋼板和軋輥表面 |
|
KT007061P007 |
針尖傳感器 PHT 6-350 |
|
KT007061P008 |
針尖傳感器 PHT 6-350, 5μm 探頭尖
適合在扁平面板，6mm （0.24”），深17mm（0.67”）以上孔徑和寬3mm以上的(0.12”)凹槽中進行測量 |
|
配件 |
|
零件號 |
產品描述 |
|
KT007061P010 |
測量支架 ST-D |
|
KT007061P012 |
測量支架托——用來將易高7061固定在測量支架上 |
|
KT007061P011 |
端面V型槽——用來在圓柱平面和平面鑄件上進行測量 |
|
KT007061P013 |
橫向移動適配器套裝，包括橫向移動適配器、V型試塊夾具帶V型試塊——用于圓柱測量物的手持橫向測量 |
|
KT007061P016 |
MarSurf PS1 Explorer 評估軟件 |
|
